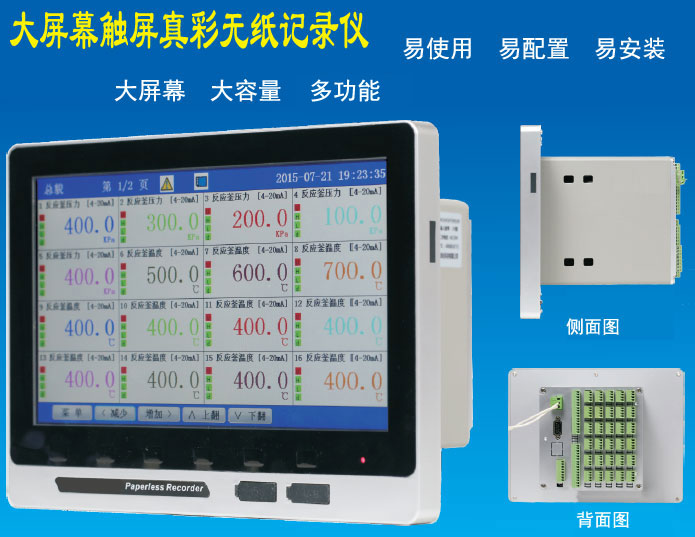

10.2英寸触摸彩屏无纸记录仪 NZ8300
发布时间：2016-6-10 22:28:47
仪表具有1到64通道全切换信号输入，具有多达64路位式控制报警输出，大容量稳压配电提供传感器配电输出，多达36路变送输出等功能；可带标准MODBUS RS232/485通讯接口，也可直接驱动微型打印机及彩色打印机，支持无线通讯功能；具有优良的显示功能，总貌画面，实时曲线，历史曲线追忆，棒图显示等；人性化的外观设计与功能体现。
NZ8300系列10.2英寸触摸彩屏无纸记录仪 主要参数：
|
测量输入 |
|
|
输入信号 |
热电偶： Wre526 、 S 、 R 、 B 、 K 、 N 、 E 、 J 、 T |
|
热电阻： Pt100 、 Cu50 、 Cu100 |
|
|
电流： 0~10mA 、 4~20mA |
|
|
电压： 0~5V 、 1~5V 、 0~10V 、 Res 、 3PRes |
|
|
其它出厂需说明： F2 、± 5V 、 0~20 mV 、 0~100mV 、± 20mV 、± 100mV 、线性电阻： 0~400Ω 等 |
|
|
输出 |
|
|
|
报警输出：继电器常开触点输出，触点容量 3A/250VAC （阻性负载） |
|
模拟量输出： 0~10mA 、 4~20mA 、 0~5V 、 1~5V 等 |
|
|
馈电输出： DC24V ± 1 ，负载电流≤ 400mA |
|
|
通讯输出： RS485/RS232 通讯接口，波特率 1200~57600bps 可设置，采用标准 MODBUS RTU 通讯协议， RS-485 通讯距离可达 1 公里； RS-232 通讯距离可达： 15 米； EtherNet 通讯接口，通讯速率为 10M ， （只适用于局域网） |
|
|
综合参数 |
|
|
测量精度 |
0.2%FS ± 1d |
|
采样周期 |
1 秒 |
|
设定方式 |
手动触屏及面板轻触式按键两种设定方法；参数设定值密码锁定；设定值断电永久保存。 |
|
显示方式 |
大 10.2 英寸 800*480 点阵宽屏 TFT 高亮度彩色触屏液晶显示， LED 背光、画面清晰、宽视角。屏幕亮度可以自由调节显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标缩放变更等 |
|
存储容量 |
内部 Flash 存储器容量 8G Byte |
|
记录间隔 |
以秒为单位任意按需要自行设定选择。 |
|
使用环境 |
环境温度： -10 ～ 50 ℃；相对湿度： 10 ～ 90%RH （无结露）； 避免强腐蚀气体。（注：若现场环境恶劣，定货时务必特殊说明） |
|
工作电源 |
AC85 ～ 264V( 开关电源 ) ，频率范围： 50-60HZ ，最大功耗： 50VA |
尺寸图与接线图：
NZ8300系列10.2英寸触摸彩屏无纸记录仪 选型表：
