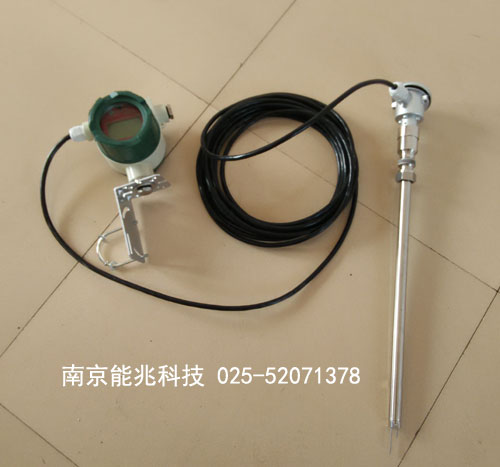

VS50A 常温型插入式风速(量)计

VS50A 常温型插入式风速(量)计




VS50A系列常温型插入式风速(量)计 ;热敏式;安装方便简洁,一体插入式与分体插入式可选;

耐温 最 gao 80度;主要用于常温工况的风速测量,具有风量计算功能;适度耐粉尘,腐蚀,胜任小风速与大风速的测量;典型应用于石油、化工、钢铁冶金、电力、轻工 、医药、环保等工业部门的气体监测,适用于空气、烟道气、废气、含尘气体等;其特点是稳定性高,重复性好,压损小,无可动部件,量程比宽,响应速度快,在大管径,低风速,风量范围变化大及小风量测量方面表现好;



VS50A常温插入式风速风量计结构形式灵活多样,插入式,适合不同用户的选用,尤其是插入式结构,使管径大、压力低的风量(速)测量变得简单易行,如烟道、烟囱。


产品特点


- 基于热扩散测量原理,测量方便、准确。

- 宽量程比,精度高,可测量风速高至 50Nm/s, 低至 0.5Nm/s ;低流速测量灵敏,可用于气体检漏,压损可忽略;

- 采用自动热平衡技术,介质温度自补偿,介质 最 gao 温度 +80℃ 。

- 金属材质,传感器无活动部件和压力传感部件,抗震性能好,可长时间,常年使用而不会有问题,,工业品质。

- 液晶点阵汉字显示,直观方便,操作简洁明了;

- 采用微处理器及精度高,高分辨率模数,数模转换芯片;

- 内置多点风量线性修正;在线动态校正电流 / 电压输出;

- 专有算法,可实现高线性,高重复性,精度高;实现大管径小风量测量,最 小风量可测低至零。

- 采用 RS485 通讯,支持 MODBUS-RTU 协议,可以实现工厂自动化,集成化;

- 二路继电器报警输出,继电器常开触点容量:直流 24V ,3A ;

- 安装维修简便,在线不断流装卸,维护方便;

- 仪表电源:24VDC。


技术参数:



性能 技术参数
结构形式 插入式
测量介质 无结露,非可燃易爆气体
管径范围 DN40~6000mm (如需适用于更小管径可定制)
流速范围 0.5~50 Nm/s
准确度 ±3%读数±1.5%的满量程
工作温度 传感器:-20~+80℃(需要选型) 转换器:-20~+45℃
工作压力 介质压力≤1.0MPa
供电电源 电压DC24V / 电流≥1A
响应速度 1S
输出信号 4-20mA(光电隔离,最 大负载500Ω,风速或风量输出现场可调)、脉冲 、RS-485(光电隔离)、HART协议
报警 2路继电器常开触点:3A/24VDC
供货类型 分体结构、一体化结构
管道材质 碳钢 、不锈钢、塑料等
现场显示 四行 汉字液晶显示
显示内容 标准风速、标况瞬时体积风量、累积风量
防护等级 IP65
传感器材质 不锈钢


选型图表


内容

代码说明

VS50A

常规通用型风速(量)计

传感器类型

D

标准插入式

口径(直接输入,异型管需标注)

圆形管道内径: 40mm -6000mm

方管提供边长: 40*40-3000*3000 ; 单位: mm

压力 (Mpa)

S

1.0

温度( ℃ )

I

-20~ 80 ℃

探头

A

标准型(探杆304+ 探头304 不锈钢)

输出信号 ( 可多选 )

1

4 到 20MA ;

2

RS485 接口 (MODBUS-RTU) ;

4

2 点继电器常开触点

连接与显示方式

Y

一体式显示

F

分体式显示( 现场如有震动,此项必选 )

电缆线长度 ( 仅用于分体式显示 )

5

5m

10

10m

15

15m

特殊非标定制功能代码

N

选型代码加上 N ,同时合同备注详细说明。


选型举例:


型号: VS50A-D-500-S-I-A-1/2-F-10

说明: VS50A主机,标准插入式传感器,管道内径为 500MM ,介质温度 -20 到 80 度,输出信号为 4 到 20MA ,带 RS485 通讯接口,分体式显示,传感器和主机之间电缆线长 10 米 。
