RM50B系列插入式压缩空气流量计-详细介绍

   欢迎拨打“全国销售热线:025-52071378”,交流技术与使用问题,并获取“电子版详细使用说明书,价格与正式报价”!
点击这里给我发消息
点击这里给我发消息

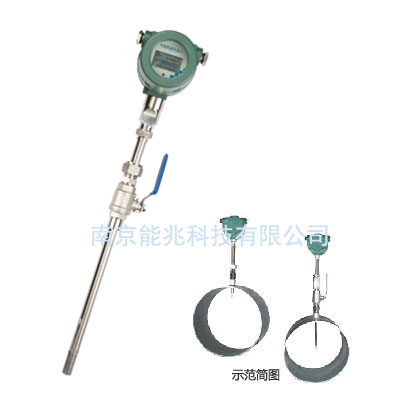

压缩空气流量计 RM50B

RM50B系列插入式压缩空气流量计 耐温 zui gao 100度,是用于测量“干燥后的压缩空气质量流量的经济型压缩空气流量计;



适用于石油、化工、钢铁冶金、电力、轻工 、医药、环保等工业部门;其特点是可靠性高,重复性好,压损小,无可动部件,量程比宽,响应速度快,测量精度高,无须温压补偿;



在大管径,低流速,流量范围变化大及特小流量测量方面具有明显优势;鉴于以上特点,它也可以方便的作为流量与流速开关使用;



该插入式气体质量流量计使管径大、压力低的流量(速)测量变得简单易行。



RM50B系列压缩空气流量计是基于热扩散原理而设计的,采用恒温差法对气体进行准确测量;具有体积小、数字化程度高、安装方便,测量准确等优点;



传感器部分由两个基准级铂电阻温度传感器组成,仪表工作时,一个传感器不间断地测量介质温度 T1 ;另一个传感器自加热到高于介质温度 T2 ,它用于感测流体流速,称为速度传感器。该温度Δ T=T2-T1 , T2>T1 ,当有流体流过时,由于气体分子碰撞传感器并将 T2 的热量带走,使 T2 的温度下降,若要使Δ T 保持不变,就要提高 T2 的供电电流,气体流动速度热快,带走的热量也就越多,气体流速和增加的热量存在固定的函数关系,这就是恒温差原理。



压缩空气流量计 RM50B


压缩空气流量计 RM50B



技术优势:



• 质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。

• 宽量程比,可测量流速高至 100Nm/s(量程可提高,购买时特别说明),低至 0.5Nm/s 的气体,可以用于气体检漏。

• 抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。

• 安装维修简便。

• 数字化设计。整体数字化电路测量,测量准确、维修方便。

• 采用 RS-485 通讯可以实现工厂自动化、集成化。

• 宽屏液晶显示,直读瞬时流量、流速与累积流量



应用场合:

■干燥过后的压缩空气流量的测量。


参数介绍:



性能 技术参数
结构形式 插入式
测量介质 干燥过后的压缩空气
管径范围 DN50~4000mm
流速范围 0.5~100 Nm/s(量程可提高,购买时需注明,可提到200NM/S)
准确度 ±3%
工作温度 传感器:-20~+100℃  转换器:-20~+45℃
说明:
选型时温度范围:-20~+50℃ 具体是指传感器正常工作温度在50℃以下;
选型时温度范围:-20~+100℃ 具体是指传感器正常工作温度在100℃以下;
工作压力 介质压力≤ 1.6MPa
供电电源 电压DC24V / 电流≥1A ;(可定制成AC220V≤ 18W)
响应速度 1s
输出信号 4-20mA(光电隔离,zui大负载500Ω)、脉冲 、RS-485(光电隔离)、HART协议
报警 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC
供货类型 分体结构、一体化结构
管道材质 碳钢 、不锈钢、塑料等
现场显示 四行 汉字液晶显示
显示内容 质量流量、标况体积流量、累积流量、标准时间
防护等级 IP65
传感器材质 不锈钢



选型图表:

压缩空气流量计 RM50B
