NZ-XST单通道数字式智能数显仪表-详细介绍

   欢迎拨打“全国销售热线:025-52071378”,交流技术与使用问题,并获取“电子版详细使用说明书,价格与正式报价”!
点击这里给我发消息
点击这里给我发消息
点击这里给我发消息

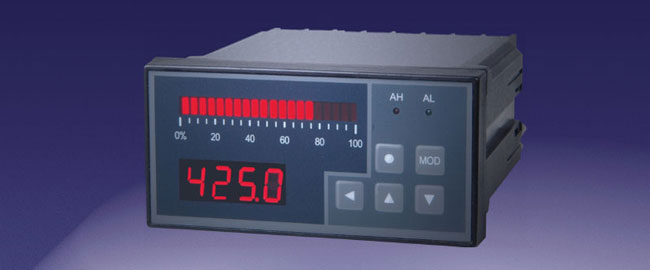

NZ-XST单通道智能数显仪表



NZ-XST单通道数字式智能数显仪表与**模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录和控制。

• 误差小于0.2%F . S ,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度
• 适用于电压、电流、热电阻、热电偶、 mV 、电位器、远传压力表等信号类型
• zui多可达 8 点报警输出,可选择 10 种报警方式,报警灵敏度独立设定。具备延时报警功能,有效防止干扰等原因造成误报
• 变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
• 全透明、高速、高效的网络化通讯接口,实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms,提供测试软件,组态软件和应用软件技术支持.
• BCD 码接口
• 具备带硬件时钟的打印接口和打印单元,实现手动、定时、报警打印功能,如果选配智能打印单元,可实现多台仪表共用一台打印机
• 记录单元可记录 26 万次测量数据,记录间隔可设置。为数据分析、故障诊断提供有效的手段
• 多种外形尺寸和面板形式,数码管显示,液晶显示,光柱显示可以灵活选择
• 对于非线性信号,并且在订货时不能确定其数据,需要在标定时进行修正的情况,可利用仪表的 8 段折线功能
• 25.4mm ~ 304.8mm ( 1″ ~ 12″)大屏显示

NZ-XST单通道智能数显仪表采用单片机嵌入式组合设计,硬件扩充性强,软件平台灵活,可以扩展开关量输入、定时、程序顺序控制等,不局限于标准功能.可按实际需要组合,以实现zui佳性能.



2 、NZ-XST单通道智能数显仪表-选型表:



■ 0.2 级精度,测控速度每秒 5 次。显示范围 -1999 ~ 9999 。
■ 基本型,光柱型二种可选择的面板形式。
■ 8 段折线修正功能。
■ 可选配 1 ~ 4 点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差绝对值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式。(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)
■ 5 种可选配的外供电源。
■ 可选配通讯、变送和打印功能。



内容 代码说明
NZ-XST- 0.2 级测量精度,测控速度每秒 5 次
外形尺寸及面板规格 AH1 160 × 80 × 125 开孔尺寸: 152×76 4 位 LED 单显
AS3 80 × 160 × 125 开孔尺寸: 76×152 光柱型 4 位 LED+单光柱 (测量值显示)
B1 96 × 96 × 112 开孔尺寸: 92 × 92 4 位 LED 单显
CH1 96 × 48 × 112 开孔尺寸: 92 × 45 4 位 LED 单显

输入信号

(其它输入信号,订货时说明)

E 热电偶( K/S/R/B/N/E/J/T );
R 热电阻( Pt100/Cu100/Cu50/BA1/BA2/G53 );
I 直流电流( 4~20 ) mA 、( 0~10 ) mA (0~20)mA ;
V 直流电压( 0 ~ 5 ) V 、( 1 ~ 5 ) V 、( 0 ~ 10 ) V ;
M mV 信号(订货注明范围)
L 远传压力表
报警(选件) T1 ~ 4 T3 、 T4 限 AH 、 AS 、 B (250V AC/ 3A ,阻性负载 )
变送 (选件)(分辨率: 1/3000 ;负载能力: 600 Ω) A1 电流输出(4~20)mA 、(0~10)mA 、(0~20)mA
A2 电压输出(1 ~ 5 ) V 、( 0 ~ 5 ) V
A3 电压输出(0 ~ 10 ) V
A4 电压输出(-5V ~ +5V )
A5 电压输出(-10V ~ +10V )
外供电源(选件) B1 24V ± 5% 50mA 以下
B1G 24V ± 5% 100mA 以下
B2 12V ± 5% 50mA 以下
B2G 12V ± 5% 100mA 以下
B3 精密电源,一般为 10V ± 2%,30ppm , 100mA 以下
通讯(选件) (通讯速率: 2400 、 4800 、 9600 、 19200 ) (通讯地址: 0 ~ 99 ) S1 TC ASCII 协议 RS232
S2 TC ASCII 协议 RS485
M1 Modbus-RTU 协议 RS232
M2 Modbus-RTU 协议 RS485
打印接口(选件) P
电源规格 V0 100-240V AC 50/60 Hz
V1 10-24VAC50/60 Hz;10-24VDC(限CH1)



注: 1 、标准信号及量程列表



输入信号类型

量程范围

输入信号类型

量程范围

0~5VDC

-1999~9999

4~20mA

-1999~9999

1~5VDC

0~10mA



0~20mA

Pt100

-200.0~ 400. 0 ℃

K

0~1350 ℃

Cu100

-50.0~ 150.0 ℃

S

0~1750 ℃

Cu50

-50.0~ 150.0 ℃

R

0~1750 ℃

BA1

-200.0~ 650.0 ℃

B

250~1800 ℃

BA2

-200.0~ 400.0 ℃

E

0~700 ℃

G53

-50.0~ 150.0 ℃

J

0~920 ℃



T

0~400 ℃



N

0~1300 ℃



打印功能不能和通信接口同时存在,打印功能只限于A、B型仪表。



3 、NZ-XST单通道智能数显仪-技术规格:

3.1 基本技术规格

• 电 源: 220V AC 供电的仪表: 220V ± 10% ,功耗小于 7VA ; 24V DC 供电的仪表: 24V ± 10% ,功耗小于 5VA ;12V DC 供电的仪表: 9V~20V ,功耗小于 5VA ;其它电源规格以随机说明书为准
• 工作环境: 0 ℃ ~ 50 ℃ ,湿度低于 90%R . H ,宽温范围的仪表需在订货时注明
• 显示范围: -1999~9999 ,小数点位置可设定
• 显示颜色:测量值绿色,设定值红色,光柱红色,或按定货要求
• 显示分辨力: 1/10000
• 输入信号类型:电压、电流、热电阻、热电偶、 mV 、电位器、远传压力表 7 种,其中

电 压: 1V~5V DC , 0V~5V DC 可通过设定选择
电 流: 4mA~20mA , 0mA~10mA , 0mA~20mA 可通过设定选择
热电阻: Pt100 , Cu100 , Cu50 , BA1 , BA2 , G53
可通过设定选择
热电偶: K , S , R , B , N , E , J , T 可通过设定选择
其它输入信号或分度号需在订货时注明

• 基本误差:小于± 0.2%F . S
• 测量分辨力: 1/60000 ,16 位 A/D 转换器
• 测量控制周期: 0.2 秒

3.2 NZ-XST 系列 数显表选配件技术规格

报警输出

• 10 种报警方式,通过设定选择。延时报警功能
• 继电器输出:触点容量 220V AC , 3A
• OC 门输出(订货时注明):电压小于 30V ,电流小于 50mA

变送输出

• 光电隔离
• 4mA~20mA , 0mA~10mA , 0mA~20mA 直流电流输出,通过设定选择。负载能力大于 600Ω
• 1V~5V , 0V~5V , 0V~10V 直流电压输出,需订货时注明
• 输出分辨力: 1/1000 ,误差小于± 0.5% F . S 或: 1/4000 ,误差小于± 0.2% F . S (订货时注明)

通讯接口

• 光电隔离
• RS232 、 RS485 、 RS422 标准,在订货时注明
• 仪表地址 0~99 可设定
• 通讯速率 2400 、 4800 、 9600 、 19200 通过设定选择,低于 2400 的速率需在订货时注明
• 仪表收到计算机命令到发出相应数据的回答延迟:以“ # ”为定界符的命令,回答延迟小于 500 μ s ;其它命令的回答延迟小于 100ms
• 配套测试软件,提供组态软件和应用软件技术支持

打印接口及打印单元

• 内置硬件时钟,停电不影响走时,自动调整闰年,大、小月
• 手动,手动 + 定时,手动 + 定时 + 报警三种打印方式通过设置选择
• 打印内容:时间(年、月、日、时、分),报警状态,测量值,工程量单位
• 1 台打印单元只能接 1 台仪表,需要 1 台打印单元配接多台仪表时,需选用智能打印单元
• 打印单元为 16 列字符型微型打印机,供电方式与仪表相同,特殊的打印要求可在订货时注明

记录单元

• 容量 4Mbit ,记录 260000 次数据,记录间隔时间 1 秒 ~59 分 59 秒可以设定。记录数据停电不丢失
• 循环和非循环两种方式通过设定选择
• 通过通讯接口读取数据

NZ-XST单通道智能数显仪表外供电源:

• 普通电源:用于给变送器供电,输出值与标称值的误差小于± 5% ,负载能力大于 50mA
• 精密电源:用于给压力、荷重等传感器供电,输出值与标称值的误差小于 0.2% ,负载能力大于 40mA
• 24V DC , 12V DC , 5V DC 或其它规格,需在订货时注明.
