NZ-XSR70A彩色巡检记录仪

NZ-XSR70A彩色巡检记录仪由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成。

1.该NZ-XSR70A系列彩色巡检无纸记录仪特点简介如下:

•可配备不同类型的智能通道板，根据应用要求选择
•内置大容量FLASH,可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M,记录间隔在1秒-60秒间自由设定。非循环和循环两种记录方式。
•数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面
•追忆曲线读数光标功能
•测量、显示、记录精度±0.2%F·S
•2点报警功能

2.NZ-XSR70A彩色巡检记录仪选型表:

■ 台式机箱、 5 英寸 320 × 234 分辨率 TFT 彩色液晶屏

■ 0.2 级精度，测控周期每通道 0.1 秒，巡回检测方式

■ 8 ～ 64 通道输入

■ 内存 64Mb

内容	代码说明
	NZ-XSR70A-	8 ～ 64 通道输入； 0.2 级显示精度；测控速度（ 0.1 秒×通道数）； 64Mb 记录内存

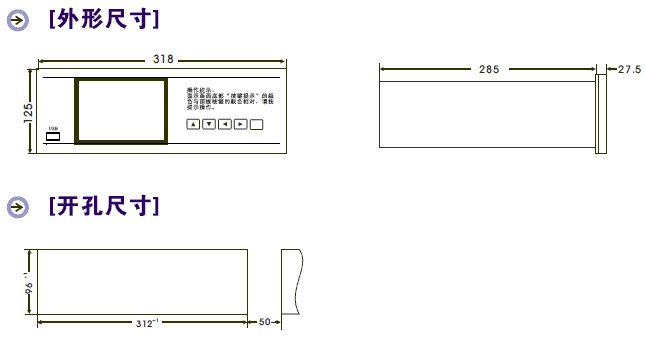

外形尺寸			318 × 125 × 300mm 台式
面板规格				5.0 英寸 TFT 彩色液晶屏（分辨率： 320 × 234 点）
通道数				8 ～ 64	8 ～ 64 通道可选。 8 通道为标准配置，在此基础上增加通道单独计费。
输入信号					R	全部通道均为热电阻， Pt100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53
					E	全部通道均为热电偶， K 、 S 、 R 、 B 、 N 、 E 、 J 、 T
					B	全部通道均为直流电流（（ 4 ～ 20 ） mA/ （ 0 ～ 10 ） mA/ （ 0 ～ 20 ） mA ）或直流电压（（ 0 ～ 5 ） V/ （ 1 ～ 5 ） V ）信号；需要在订货时明确电流、电压信号的输入通道
					X	全部通道均为热电阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ） 热电偶（ K/S/R/B/N/E/J/T ）混用
					L	全部通道均为热电阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ）、热电偶（ K/S/R/B/N/E/J/T ）、直流电流（（ 4 ～ 20 ） mA/ （ 0 ～ 10 ） mA/ （ 0 ～ 20 ） mA ）、直流电压（（ 0 ～ 5 ） V/ （ 1 ～ 5 ） V ）混用；需要在需要在订货时明确电流、电压信号的输入通道
报警 (250V AC/3A ， 阻性负载 )						T2 ～ T4	2 点继电器输出，最多可扩展为 4 点继电器输出
通讯（选件） （通讯速率： 2400 、 4800 、 9600 、 19200 ）（通讯地址： 0-99 ）							S1	TC ASC Ⅱ协议 RS232
							S2	TC ASC Ⅱ协议 RS485
USB 转储接口								USB	选择此配件时，必须选配 U 盘。
电源规格									V0	100-240V AC 50/60 Hz

3.NZ-XSR70A彩色巡检记录仪技术规格:

3.1显示

•320×234分辨力，视域尺寸103×79（mm）
•数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
•基本误差小于±0.2%F·S，数字显示范围-1999~9999
•测量分辨力：1/60000，16位AD转换器
•实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分(0.1秒仅适用于16通道以下)
•追忆曲线记录间隔从0.1秒到60秒连续可设。可选择循环或非循环两种记录方式

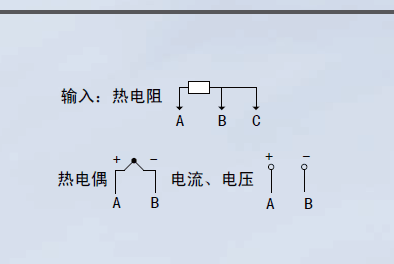

3.2输入信号

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。
直流电流：（4~20）mA，（0~10）mA，（0~20）mA
直流电压：（1~5）V，（0~5）V
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T
其它输入信号或分度号需在订货时注明。

3.3报警输出

•继电器输出：触点容量220VAC，3A，阻性负载
•共用2点报警，可按通道的各报警点值设定

3.4外供电源

•24VDC电源：用于给变送器供电，负载能力≧200mA

3.5通讯接口（选择功能）

•光电隔离
•RS232、RS485标准，在订货时注明
•通讯速率9600，19200，57600，115200通过设定选择
•配套测试软件，提供组态软件和应用软件技术支持
•可选Modbus RTU通讯协议与上位机通讯

3.6电源条件

•220VAC供电的仪表：220V±10%，功耗小于15VA
•24VDC供电的仪表：24V±10%，功耗小于15VA
•注：实际功耗与仪表总通道数有关

3.7环境

•工作温度范围：0℃~50℃
•储藏温度范围：-20℃~60℃
•工作湿度范围:低于85%R.H
