NZ-XSLE高精度智能巡检仪-详细介绍

   欢迎拨打“全国销售热线:025-52071378”,交流技术与使用问题,并获取“电子版详细使用说明书,价格与正式报价”!
点击这里给我发消息
点击这里给我发消息

高精度巡检仪 NZ-XSLE

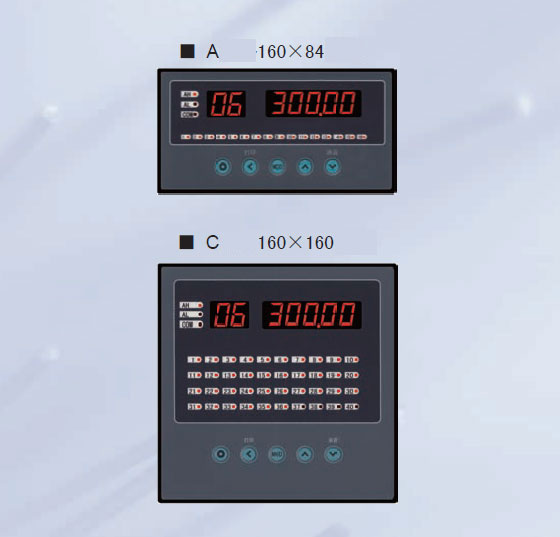

NZ-XSLE高精度智能巡检仪包括 2 种尺寸,适应从 8通道 到 40通道 的应用。

如果需要对测量数据进行记录,除采用计算机外,也可采用NZ-XSR70B高精度巡检记录仪.该仪表为便携式巡检记录仪,可实现最多64通道的记录,曲线显示和追忆,记录数据可通过U盘转存.

仪表采用了时漂和温漂自动补偿技术,使仪表能够长时间在 -20 ℃ ~ 50 ℃ 的环境下保证精度。

输入类型包括铂电阻( 4 线制)、热电偶、直流 mV 、直流电压和直流电流。

• 采用优质接线端子
• 各通道独立设定平均值滤波次数,提高示值稳定性
• 各通道独立设定零点和满度修正,提高系统测量精度
• 可任意关闭不使用的通道

2. NZ-XSLE高精度智能巡检仪选型说明:

2.1 输入信号说明

订货时需说明各通道的输入类型。铂电阻、热电偶、直流 mV 三种信号是通用的,可以通过参数切换,直流电流和直流电压是专用的,不能换接其它类型输入。

• 铂电阻:
• 接受 pt100 或 pt1000 传感器,需订货时说明。
• 量程分为 -199.99 ℃ ~ 200.00 ℃ 或 -199.99 ℃ ~ 300.00 ℃ 两档,需订货时说明。
• 传感器为四线制接线方式,传感器断线时测量值显示最大。
• 热电偶
• 接受K 、S 、N 、E 、J五种热电偶传感器,通过参数设置选择,测量分辨率0.1℃,测量范围为全量程,包括负温。传感器断线时测量值为随机值,仪表不能判断,如果必须要判断,可采用在输入端并接5k Ω左右电阻的办法,使断线后的测量值在 0mV 左右。
• 热电偶的测量精度受冷端补偿精度的影响,仪表提供了三种冷端补偿方案,可根据应用情况通过参数设置选择合适的方案。

① 将补偿导线接到密闭的接线盒,再用普通导线转接到仪表。密闭盒内安装一支铂电阻,接到仪表第一通道,以该测量值作为冷端补偿温度,该方案精度最高。
② 将补偿导线接到恒温容器内(或冰瓶),再用普通导线转接到仪表,将恒温值设入仪表,仪表按该值作为冷端补偿温度。
③ 直接将补偿导线接到仪表端子,仪表在端子板上安装了测温传感器,根据所测温度进行冷端补偿,但由于仪表自身发热影响等原因,不能保证测温传感器与所有端子处于同一温场,可能会导致2 ℃ 以内的误差。

• 直流电压:
• 接受 1V ~ 5V 、 0V ~ 5V 、 0V ~ 10V 信号,通过参数设置选择,输入阻抗﹥ 200K
• 可接受± 5V 、 ± 10V 、等双极性信号的非标订货。
• 直流电流:
• 接受 4mA ~ 20mA 、 0mA ~ 10mA 、 0mA ~ 20mA 信号,通过参数设置选择,输入阻抗 25 Ω
• 直流 mV
• 可接受 -19.999mV ~ 45.000mV 和 -199.99mV ~ 450.00mV 二档信号,通过参数设置选择,输入阻抗﹥ 1M Ω


2.2 NZ-XSLE高精度智能巡检仪选型表:




■ 0.05 级精度,测控速度每通道 0.2 秒。

■ 8 ~ 40 路输入,可输入热电阻,热电偶, mV 信号。

■ 热电阻输入为四线制,热电偶冷端补偿采用外接 Pt100 以保证系统的测量精度。

■ 2 点共用报警输出。

■ 可选配通讯,打印功能。



内容
代码说明
NZ-XSLE/ 8 ~ 40 通道输入; 0.05 级测量精度;测控速度( 0.2 秒×通道数)
外形尺寸 A 160 × 84 × 182 开孔尺寸: 152 × 76
C 160 × 160 × 182 开孔尺寸: 152 × 152
面板规格   2 位 LED (通道号显示) + 4 位 LED (测量值显示)
通道数 08 限 A 尺寸
16 限 A 尺寸
24 限 C 尺寸
32 限 C 尺寸
40 限 C 尺寸
输入信号 (订货时需要注明各个通道的输入信号) E 热电偶 K 、 S 、 N 、 E 、 J
R 热电阻 Pt100 、 Pt1000 (订货时需注明是 Pt100 或 Pt1000 )
M mV 信号 ( -19.999~45.000 ) mV 、( -199.99~450.00 ) mV
报警   2 点公共报警继电器输出, 250V AC/3A , 阻性负载
通讯(选件) (通讯速率: 2400 、 4800 、 9600 、 19200 ) (通讯地址: 0-99 ) S1 TC ASC Ⅱ协议 RS232
S2 TC ASC Ⅱ协议 RS485
打印接口(选件) P
电源规格 V0 100-240V AC 50/60 Hz





3 、NZ-XSLE高精度智能巡检仪技术规格:



输入信号及精度 采用 24 位 A/D 转换器,时漂、温漂自动补偿
铂电阻 Pt100或Pt1000订货时注明;
-199.99 ℃~200.00℃或-199.99℃~300.00℃订货时注明
精度± 0.05 ℃
热电偶 K 、 S 、 N 、 E 、 J 全量程 (-50 至 + 全量程 )
精度± 0.05% F · S
直流电压 1V ~ 5V 、 0V ~ 5V 、 0V ~ 10V
精度± 0.05% F · S
直流电流 4mA ~ 20mA 、 0mA ~ 10mA 、 0mA ~ 20mA
精度± 0.05% F · S
直流 mV -19.999mV ~ 45.000mV , -199.99mV ~ 450.00mV
精度± 0.05% F · S
速 度 200ms/每通道,与Lb参数相关
显 示 2位 LED 通道号显示,5 位 LED 测量值显示,各通道报警状态指示灯
报 警 3种报警方式,2点公用报警继电器输出,输出继电器触点容量:250VAC,2A(阻性负载)
电 源 交流: 160V AC~260V AC , 50Hz ;直流: 9V~24V DC ;功耗: ≤ 5W
环 境 温度:-20 ℃ ~ 50 ℃ 湿度:小于 85%R·H
速 度 200ms/每通道,与Lb参数相关
