平膜压力变送器



产品简介：

平膜压力变送器是将特殊坚固处理的不锈钢齐平厚膜片，利用离子束溅射薄膜工艺制作成传感器，配合高性能智能运算补偿电路制作而成；全不锈钢一体式结构保证了被测介质中坚硬的微粒冲击不会损坏传感器膜片；具有防堵塞、耐腐蚀，抗震动、抗微粒冲击、耐高低温、寿命长的特点；特别适用于高温粘稠易堵浆体、野外、强振动、固液混合的流体压力测量。

产品应用：

泥浆、煤浆、纸浆、原油、沥青等、油井测量仪器
食品浆料、乳化剂、饮料、牛奶、医疗配药
环保化工涂料、聚氨酯设备、油漆检测系统等
其它固液混合体

技术参数：

被测介质	对 17-4PH 、 316L 不锈钢不腐蚀的气体和液体
压力类型	绝对压力、密封参考压力、通气表压力
测量范围	-100kPa ～ 0 ～ 5kPa…0.3MPa…1MPa…10MPa…150MPa 之间范围任意可选
供电电源	24VDC （ 12-32VDC ）
输出信号	4-20mA 、 1-5VDC 、 0-5VDC 、 0-10VDC 可选择
频率响应	1.5kHz （典型值）
非线性	0.05%FS
重复性	0.05%FS
准确度	0.1%FS 、 0.2%FS 、 0.5% FS 可选择
长期稳定性	0.2%FS/ 年（典型值）
工作温度	-40 ～ 85℃/125℃/150℃/250℃ （加装水冷式结构 , 耐高温 1200℃ ）
绝缘电阻	≥500 MΩ/200VDC
安全过载压力	150%FS （ 1.5 倍满量程）
破坏压力	300%FS （ 3 倍满量程）
连接方式	M20×1.5 、 1/2NPT 或指定
接液材料	膜片： 17-4PH 不锈钢、 316L 不锈钢；过程连接件： 1Cr18Ni9Ti
相对湿度	0 ～ 95% RH
外壳防护等级	IP65
电气接口	赫斯曼插件或者直接密封引线

选型信息：

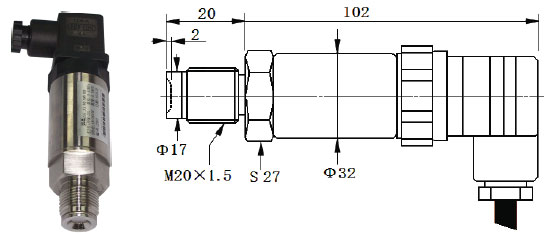

型号：NZ-T232C…
高强度不锈钢感压膜片，抗尖利石粒、小金属粒冲击，可测量高温粘稠流体、橡胶类固体、固液混合体的压力；电气接口：DIN 的Hirschmann 连接器；我们的设计团队可为您设计各种尺寸的膜片和外形。

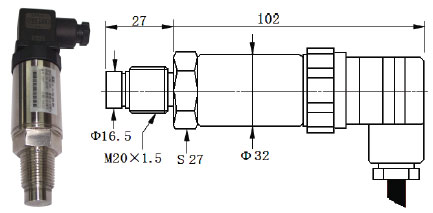

型号：NZ-T232D…
离子束溅射薄膜技术，高强度不锈钢内弧形压力膜片，膜片内弧节省安装空间；抗尖利小金属粒、石粒冲击、抗震动，寿命长。





型号：NZ-T232E…
离子束溅射薄膜技术，高强度不锈钢大齐平膜片，抗尖利小金属粒、石粒冲击、抗振动、寿命长；金属密封端子直接引线，防护等级IP67.





型号：NZ-T127H…
硅压阻技术，进口敏感元件，精密封装，激光调阻补偿，不锈钢卫生隔膜；缺点是膜片较薄，不能长期适应有尖利物的测量场合；抗振动，抗干扰，主要用于压力比较小的测量场合；Hirschmann 连接器引线，防护等级IP65。
