工业通用型压力变送器



产品简介:

标准系列压力变送器，采用高精度，高灵敏度压力芯体和高可靠处理电路，精密封装于不锈钢壳体内，激光焊接密封，无橡胶密封圈，出厂前经过长期压力疲劳冲击，长时间的高低温循环老化和温度补偿，保证产品稳定可靠。抗射频和电磁干扰，精度高，寿命长，抗频繁高压冲击，5 倍高过载。

产品应用:

恒压供水专用、水处理过程控制、能源控制
液压泵站、压铸机、等静压机、轴承润滑油
录井、井上平台、压裂车、高压泵、试压泵、防喷器等
HVAC 控制、泵、压缩机、电站、汽轮机、水轮机
冶金机械、农业机械、食品机械、建筑机械、机车制动系统、液压调节阀、比例阀、汽车方向机测试台
石化工程、环保工程、空分设备
气压设备、液压实验台动静态压力测量
通风系统和各类工业管道压力测量

技术参数:

被测介质	对 316 不锈钢不腐蚀的气体和液体
压力类型	绝对压力、密封参考压力、通气表压力
量程	-100kPa～0～10kPa～1MPa…10MPa…260MPa 之间任意可选
供电电源	24VDC （ 10-32VDC ）
输出信号	4-20mA、1-5VDC、0-5VDC、0-10VDC、0.5-4.5 VDC 可选择
响应频率	≤1kHz （典型值）
重复性	0.05%FS
非线性	0.2%FS、0.1%FS、0.05%FS 可选
综合精度	0.1%FS、0.2%FS、0.5% FS 可选择
长期稳定性	0.2%FS/ 年（典型值）
工作温度	-40～85℃/125℃/150℃/250℃ 可选（加装水冷式结构 , 耐高温 1200℃ ）
绝缘电阻	≥500 MΩ/100VDC
安全过载压力	150%FS （ 1.5 倍满量程）
破坏压力	300%FS （ 3 倍满量程）
振动	5～1000Hz ，振幅 2mm ， X、Y、Z 每向 30 分钟，输出变化小于 0.1%FS
冲击	50g ； X、Y、Z 三向，每向 20ms ；输出变化小于 0.1%FS
连接方式	M20×1.5、M16×1.5、M14×1.5、M12×1、G1/4、G1/2、1/4NPT、1/2NPT 或指定
接液材料	膜片： 17-4PH 不锈钢、过程连接件： 1Cr18Ni9Ti
相对湿度	0～95% RH
外壳防护等级	IP65、IP67 可选
出线方式	航插、 直接引线
显示控制仪表（选配）	BPM-TC 1C 6(精度 :0.5%）、BPM-TC1CT(精度 :0.2%）、BPM432-TC1(精度:0.05% ）

选型信息:

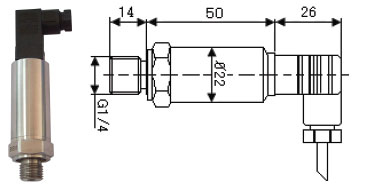

型号： NZ-T230D…

恒压供水专用，抗变频干扰，标准型结构，大批量备有现货，精度高，稳定性好，防护性能好，内置压力阻尼， 4-20mA 、 0-5VDC 、 0-10VDC 可选。最高压力 :0-250MPa ，多种压力接口螺纹可选，可选择内螺纹。





型号： NZ-T230E…

航空接插件拔插方式，方便现场安装，多种压力接口螺纹可选择，内置压力阻尼， 4-20mA 电流输出、 0-5VDC 、 0-10VDC 可选；使用在机械设备和矿用设备较多，最高压力 0-250MPa.





型号： NZ-T230F…

赫斯曼接插件，方便现场安装，多种安装螺纹可选择 ;4-20mA 、 0-5VDC 、 0-10VDC 输出可选 ; 可选择带现场显示（ IP64 ）；最高压力 0-250MPa.





型号： NZ-T224A…

内置压力阻尼，直接密封引线；防护等级高，电源反向保护，瞬间高压保护；最高压力 0-250MPa.





型号： NZ-T222A…

高精度，精小型，内置压力阻尼，直接密封引线； 4-20mA 、 0.5-4.5VDC 信号可选；多种安装螺纹可选；最高压力 200MPa 。





型号： NZ-T222B…

内置压力阻尼， DIN 赫斯曼接插件出线，精小结构。 4-20mA 、 0.5-4.5VDC 信号可选；最高压力 200MPa 。







型号： NZ-T522A…

高强度抗干扰，耐受大型变频器、对讲机及大型高压设备电磁环境；硅与不锈钢键合熔为一体的技术，高灵敏输出， MEMS 加工高度集成，精密数字温压补偿，无 “o” 形圈，不泄漏； 4-20mA 、 0-5VDC 、 0-10VDC 、 0.5-4.5VDC 可选择； M20×1.5 标准螺纹大批量备货，其它螺纹的产品少量备货。 DIN 的 Hirschmann 连接器。可 OEM 定制。最高压力 100MPa 。
