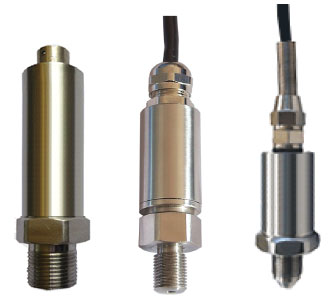

压阻硅压力传感器



产品简介:

该系列压力传感器采用高精度的硅压阻式传感器,压阻式压力传感器是将硅压阻式敏感元件封装在不同的压力接口内构成,被测压力通过压力接口作用在硅敏感元件上,实现了所加压力与输出电压信号的线性转换,经激光修调的厚膜电阻网络补偿了传感器的零点和温度性能。外形可定制。

产品应用:

压力校准仪器、汽车电子、航空航天;
液压、气动检测控制系统、冷冻系统;
其它工业自动化与过程检测设备和仪器。

技术参数:

被测介质 气体,液体及蒸汽(对316L不锈钢不腐蚀的流体)
压力类型 绝对压力、密封参考压力、通气表压力
量程 -0.1~10kPa…100MPa 之间任意可选
供电电源 0.5~2.0mADC (推荐1.5mADC)
满量程输出 ≥70mVDC(20kPa以下量程≥50mVDC)
非线性 0.04%、0.05%、0.06%、0.08% 可选
重复性 0.04% 可选
综合精度 ±0.1%FS、±0.25%FS、±0.5%FS  可选
长期稳定性 0.1%FS/年
工作温度 -25~85℃
零点温漂 ±0.03%FS/℃
灵敏度温漂 ±0.04%FS/℃
响应频率 1kHz典型值
输入阻抗 3kΩ
绝缘电阻 ≥100 MΩ/100V
安全过载压力 150%FS (1.5倍满量程)
破坏压力 300%FS (3倍满量程)
连接方式 M20×1.5、M16×1.5、M14×1.5带锥、M10×1、G1/4 或指定
接液材料 膜片:316不锈钢,过程连接件:1Cr18Ni9Ti不锈钢
密封件 “O”形氟橡胶圈或激光焊接密封
相对湿度 0~95% RH
外壳防护等级 IP65或IP67
电气输出引线 航空接插件或直接引线



选型信息如下:

型号:NZ-S124A…
“o”形氟橡胶圈密封压力,直接引线密封,满量程输出约100mV 输出。

压阻硅压力传感器


型号:NZ-S122A…
激光焊接密封压力,杜绝“o”形橡胶圈老化风险,防腐蚀,抗微渗,满量程输出约100mV 输出。电气连接
可选择接插件方式。

压阻硅压力传感器


型号:NZ-S11155A…
激光焊接密封压力,小尺寸安装,防腐蚀,抗微渗,满量程约100mV 输出。电气连接可选择接插件和直接
密封引线。

压阻硅压力传感器
