金属应变式压力传感器-详细介绍

   欢迎拨打“全国销售热线:025-52071378”,交流技术与使用问题,并获取“电子版详细使用说明书,价格与正式报价”!
点击这里给我发消息
点击这里给我发消息

金属应变式压力传感器





产品简介:

金属应变式压力传感器采用高强度不锈钢弹性体作为基体,利用成熟的应变片技术,全焊接封装在不锈 钢壳体内,适用温度范围宽;长期稳定性好,功耗低,迟滞误差小,重复性好等特点。抗频繁振动冲击,5 倍以上压力过载。外形尺寸大小接受定制。

产品应用:

教学仪器、试验机、船用发动机、打气机、柴油机和其它自动控制及检测系统
液压、气动检测控制系统、刹车系统、冷冻系统、工业自动化与过程检测控制
实验室压力校验、流量调节系统、能源管理系统、供水系统
飞机液压系统、深潜装备和武器
其它工业测量设备和仪器

技术参数:

被测介质 气体,液体及蒸汽
压力类型 绝对压力、密封参考压力、通气表压力
量程 0~0.3MPa…800MPa 之间任意可选
供电电源 3~15VDC (推荐 10VDC )
输出灵敏度 1.5 mV/V、2.0 mV/V、3.0 mV/V 可选(灵敏度×电压 = 满量程输出)
非线性 0.05%、0.06%、0.08% 可选
重复性 0.03%~0.06% 可选
蠕变 0.03%FS
综合精度 ±0.1%FS、±0.25%FS、±0.5%FS 可选
长期稳定性 0.2%FS/ 年
工作温度 - 25~85 ℃、-40~125 ℃、-55~150 ℃可选,特殊 250 ℃。
零点温漂 ±0.02%FS/ ℃
灵敏度温漂 ±0.03%FS/ ℃
响应频率 1kHz~20kHz
输出阻抗 350Ω、1600Ω、2000Ω
绝缘电阻 ≥1000 MΩ/100V
安全过载压力 150%FS ( 1.5 倍满量程)
破坏压力 500%FS ( 5 倍满量程)
振动 5~1000Hz ,振幅 2mm,X、Y、Z 每向 30 分钟,输出变化小于 0.1%FS
冲击 50g ; X、Y、Z 三向,每向 20ms ;输出变化小于 0.1%FS
连接方式 M20×1.5、M16×1.5、M14×1.5、M10×1、G1/4 或指定
接液材料 膜片: 17-4PH 不锈钢,过程连接件: 1Cr18Ni9Ti 不锈钢
相对湿度 0~95% RH
外壳防护等级 IP65 或 IP68
电气输出引线 航空接插件或直接引线


选型信息如下:

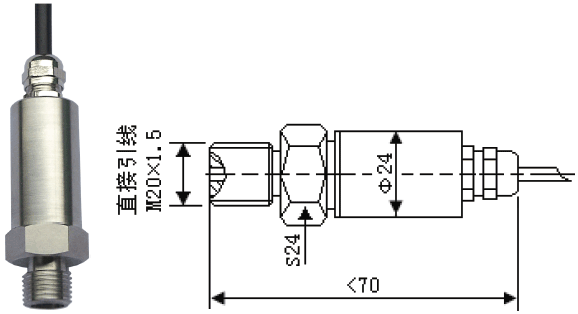

型号:NZ-S230PBPM-S230A…

标准外形结构,直接密封出线,可选内置阻尼,产品已经大批量用于各类仪器和设备。



金属应变式压力传感器



型号:NZ-S230B…

航空接插件引线,电气安装方便,多种安装螺纹可选择,内置压力阻尼



金属应变式压力传感器



型号:NZ-S224PBPM-S224A…

内置压力阻尼,直接密封出线,产品已经大批量用于各类仪器和设备。



金属应变式压力传感器



型号:NZ-S216A…

小型结构,为空间狭窄的地方安装而设计,适用于军事设备和实验平台



金属应变式压力传感器



型号:NZ-S226…

17-4PH 不锈钢感压膜片结合双梁桥式结构,机械限位设计,20 倍以上压力过载;高灵敏度,高安全性;主要应用于液压监测、飞机液压系统、深潜装备和武器、高级要求工业设备等;可选择直接密封引线,G1/4
和1/4NPT 螺纹可选。

金属应变式压力传感器
