NZ-TUF-2000M超声波流量模块-详细介绍

   欢迎拨打“全国销售热线:025-52071378”,交流技术与使用问题,并获取“电子版详细使用说明书,价格与正式报价”!
点击这里给我发消息
点击这里给我发消息

NZ-TUF-2000M超声波流量模块

体积:87×93×32mm


NZ-TUF-2000M超声波流量热量模块 / RTU 应用于各种液体的长期在线测量, 可以不用断管、断流安装。主机采用导轨安装, 传感器安装在被测管道上, 主机和传感器用超声波流量计专用电缆连接, 即可实现流量测量, 配接温度传感器可实现热 量测量。


广泛应用于系统集成配套、水资源、节能、供排水、热力等联网监控项目的流量、热量计量。


NZ-TUF-2000M超声波流量模块 主要特点:

功能多 1路4-20mA输出可作为流量/热量变送器 ;2路OCT输出可作为流量/热量开关;3路4-20mA输入可作为数据采集器 ;2路3线制PT-100电阻信号输入可作为热量表

传输距离远 组网快捷 一次表与二次表之间采用RS-485总线通讯,采用普通电缆即可,传输距离可达1000 米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波热量表 专用电缆成本高、抗干扰能力差、传输距离短等问题

高精度测量 线性度优于0.5%,重复性精度优于0.2%,测量精度优于±2%

测量范围大 选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量和热量的测量

NZ-TUF-2000M超声波流量模块 基本参数:


类 别         性 能 、 参 数









主 机

原 理

超声波时差原理, 4 字节 IEEE754 浮点运算

精 度

流量: 优于± 1 %

操 作

4 键轻触键盘



信号输出

1 路 4 - 20mA 电流输出, 阻抗 0 ~ 1K , 精度 0 . 1 %

1 路 OCT 脉冲输出( 脉冲宽度 6 ~ 1000ms , 默认 200ms )

1 路继电器输出

信号输入

3 路 4 - 20mA 电流输入, 精度 0 . 1 % , 可采集温度、压力、液位等信号

可连接三线制 PT100 铂电阻, 实现热量测量

数据接口

隔离 RS485 串行接口, 可通过 PC 电脑对流量计进行升级, 支持 MODBUS 等协议

专用电缆

定制双绞线, 一般情况下限于 50 米; 选用 RS485 通讯, 传输距离可达千米以上



管道情况

管 材

钢、不锈钢、铸铁、水泥管、铜、 PVC 、铝、玻璃钢等一切质密的管道, 允许有衬里

管 内 径

15 ~ 6000mm

直 管 段

传感器安装点最好满足: 上游 10D , 下游 5D , 距泵出口 30D ( D 为管径)



测量介质

种 类

水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

温 度

温度:- 30 ~ 160 ℃

浊 度

10000ppm 且气泡含量小

流 速

0 ~ ± 10m / s

工作环境

温 度

主机:- 20 ~ 60 ℃; 流量传感器:- 30 ~ 160 ℃

湿 度

主机: 85 % RH ; 流量传感器: 可浸水工作, 水深≤ 2 m ( 注: 传感器灌胶后)

电 源

DC8 - 36V 或 AC10 ~ 30V

功 耗

1 . 5W



NZ-TUF-2000M超声波流量模块


NZ-TUF-2000M超声波流量模块

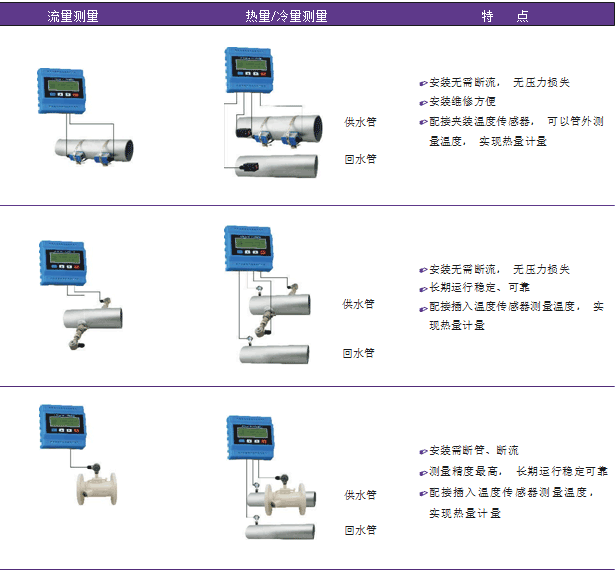

NZ-TUF-2000M1超声波流量模块 测量组成图:

NZ-TUF-2000M超声波流量模块

NZ-TUF-2000M超声波流量模块

NZ-TUF-2000M超声波流量模块 选型表:

NZ-TUF-2000M超声波流量模块
